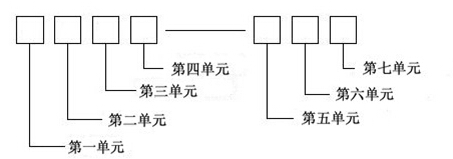

調節閥型號各代號編制順序如下圖：
第一單元、有第二功能或帶有其他特異結構時，在“Z”前再加注一個漢語拼音字母：
|
無 |
G |
D |
W |
|
普通 |
高溫425℃~650℃ |
低溫度-29℃~-196℃ |
零泄露波紋管密封 |
注：一般情況，無以上特殊工況此項忽略。
第二單元、執行器大類：
自控類調節閥都有執行器機構控制，這個位置用拼音首字“Z”表示執行器，并固定不變。
第三單元、調節閥執行機構形式和特征代號：
1、氣動執行機構、氣動頭
|
氣動執行機構 |
氣動薄膜執行機構 |
氣動活塞式執行機構 |
自力式執行機構 |
|||||
|
MA（老式） |
MB（老式） |
JH（新式精小型） |
SG |
QC |
SH |
ZC |
ZY |
|
|
薄膜式正作用 |
薄膜式反作用 |
多彈簧薄膜式 |
多彈簧活塞式 |
快速活塞式 |
角行程活塞式 |
壓差自力式 |
壓力自力式 |
|
2、電動執行機構、電動頭
|
電動執行機構 |
AZ（老式） |
DL（新式） |
DR（新式） |
KR |
BZ |
BJ |
|
Ⅱ型直行程 |
全電子式直行程 |
全電子式角行程 |
智能型角行程 |
全電子式超小型 |
步進電機角行程 |
標有老式、新式的為客戶選用較多的執行機構。
第四單元、調節閥的結構型式代號：
|
調節閥 |
P |
N |
M |
V |
O |
W |
D |
WP |
WR |
WY |
|
單座閥 |
雙座閥 |
套筒閥 |
V形球閥 |
O形球閥 |
蝶閥 |
刀型閘閥 |
微小流量閥 |
軟密封蝶閥 |
硬密封蝶閥 |
根據前后壓差，流量系數大小，泄露量大小選用單座閥、雙座閥、套筒閥。
第五單元、調節閥公稱壓力：
|
調節閥公稱壓力 |
PN10 |
PN16 |
PN25 |
PN40 |
PN64 |
PN100 |
|
1.0Mpa |
1.6Mpa |
2.5Mpa |
4.0Mpa |
6.4Mpa |
10.0Mpa |
第六單元調節閥閥體材料代號：
