直徑Φ、通徑DN、英寸"這些規格間的關系，你了解嗎

經常有朋友因為搞不懂Φ 、DN、英寸這些規格之間的關系，上耐小編就在這篇中總結下三者間的關系。





什么是英寸"：

英寸(")是美洲體系的常用規格單位，如鋼管、閥門、法蘭、彎頭、泵、三通等，如規格是10"。



英寸(inch,縮寫為in.)在荷蘭語中的本意是大拇指，一英寸就是一節大拇指的長度。當然人的大拇指的長度也是長短不一的。14世紀時，英皇愛德華二世頒布了“標準合法英寸”。



其規定為：從大麥穗中間選擇三粒最大的麥粒并依次排成一行的長度就是一英寸。



一般1"=2.54cm=25.4mm







什么是DN：

DN是中國與歐洲體系常用的規格單位，同樣是標識管道、閥門、法蘭、管件、泵類的規格，如DN100。



DN是指管道的公稱直徑(也稱為公稱通徑)，注意：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。







什么是Φ：

Φ是一個通用的單位，所指的是管道和或彎頭、圓鋼等材料的外徑尺寸，也可以說是直徑，如Φ609.6mm 指的就是外徑為直徑609.6mm。





現在我們搞清楚了這三個單位分別代表的意義，那么他們之間有什么聯系呢？





首先"與DN標示的意思差不多，基本都為公稱通徑的意思，標示這個規格的大小，Φ是將兩者結合起來。

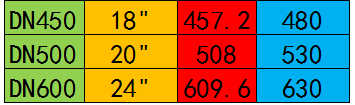

舉例說明:如一根鋼管是DN600規格的，一個同樣的鋼管用英寸標識的話就成了24",兩者之間有什么聯系嗎？





答案是有的！一般的英寸是整數的直接乘以25即等于DN,如1"*25=DN25 2"*25=50 4"*25=DN100等。

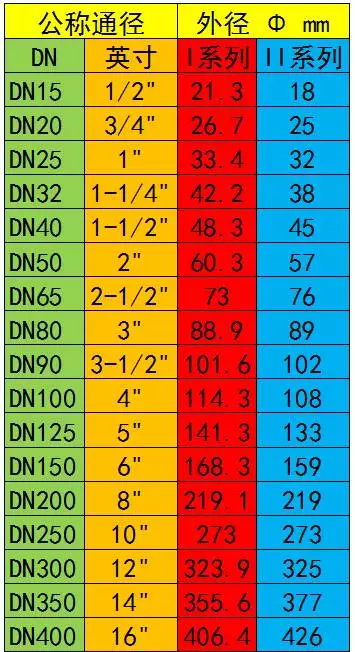

當然也有不一樣的如3"*25=75這樣四舍五入即DN80 還有一些帶分號或小數點的英寸如1/2" 3/4" 1-1/4" 1-1/2" 2-1/2" 3-1/2"等，這些就不能那樣算了，不過算也大致差不多，基本都是規定值：

1/2"=DN15

3/4"=DN20

1-1/4"=DN32

1-1/2"=DN40

2-1/2"=DN65

3-1/2"=DN90















管徑的表達方式

一、水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如DN15、DN50）。







二、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示（如De108×4、De159×4.5等）；對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，ф可省略。







三、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。







四、塑料管材，管徑宜按產品標準的方法表示。







五、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。
