襯膠球閥結構特點：
襯膠球閥用于控制非腐蝕性或一般腐蝕性以及強腐蝕性介質，閥體內腔表面無襯里或覆有可選擇的各種橡膠，適用于各種不同工作溫度和流體管路。球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉.
本廠球系列為Q41型,為對開二片式結構型式.
1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。
3、采用全塑料襯里工藝，耐介質的強腐蝕。
襯膠球閥的優點：
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
襯膠球閥主要零件：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體/閥桿 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
3 |
襯里/閥座 |
PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO |
|||||
|
4 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
5 |
填料 |
PTFE（F4） |
PTFE（F4） |
PTFE（F4） |
|||
|
6 |
支架 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|||
|
7 |
螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni2 |
|||
|
8 |
緊固螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
9 |
操作手柄 |
WCB |
WCB |
WCB |
|||

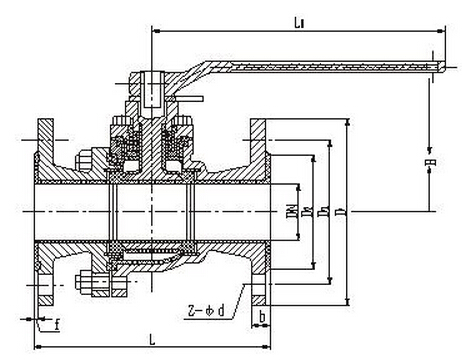

襯膠球閥結構圖：
襯膠球閥的連接尺寸：
|
公稱通徑 |
標準值 |
參考值 |
|||||||||||||
|
DN (mm) |
NPS (inch) |
L |
D |
D1 |
