在球閥的過流面上襯一層氟塑料，用來隔絕介質與金屬殼體的接觸，這樣的閥門便稱為氟塑料襯里球閥。氟塑料襯里球閥也是一種帶球形關閉件的旋塞閥。與球體相配的閥座為圓形，故在圓周上的密封應力是相同的。氟塑料襯里球閥球體與閥座密封面都襯有氟塑料，為軟密封結構，能很好地吻合。從密封的角度看，球閥的構想是很優異的。
氟塑料襯里球閥特殊要求：
為使氟塑料襯里球閥結構經濟，大部分球閥帶縮口及約為3/4公稱尺寸的文丘里式流道。縮口球閥的壓力損失較小，以致通常沒有理由要去增加費用來使用全通道的氟塑料襯里球閥。但是，有些場合卻必須使用不縮口的球閥，例如，當管道必須進行清管掃線 時，按API6D《管線閥門》生產的球閥，必須是全通徑閥門。
氟塑料襯里球閥應用：
襯里碳鋼球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。
氟塑料襯里球閥特點：
氟塑料襯里球閥是在旋塞閥基礎上發展起來的一種閥門，它具有旋塞閥的一些優點。
①中、小口徑球閥結構較簡單，外形尺寸小，重量輕。
②流體阻力小，各類閥門中球閥的流體阻力最小。這是因為全開時閥體通道、球體通道和連接管道的截面積相等，并成直線相通。
③啟閉迅速、方便，介質流動方向不受限制。
④啟閉力矩比旋塞閥小。這是因為球閥密封面接觸面積較小，啟閉比旋塞閥省力。
⑤密封性能較好，這是因為球閥密封圈材料為氟塑料，摩擦因數較??；球閥全開時密封面不會受到介質的沖蝕。
球閥的缺點是：球體加工和研磨均較困難。
氟塑料襯里球閥性能參數：
公稱尺寸DN15-450
公稱壓力 PN2. 5?25
工作溫度<150°C
適用介質強酸、強堿類

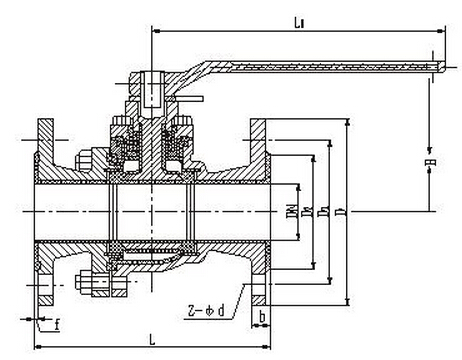

氟塑料襯里球閥結構圖：
氟塑料襯里球閥主要零件：
|
型號 |
Q41F46-10 |
Q41F46-16 |
Q41F46-10C |
Q41F46-16C |
|
|
工作壓力（MPa） |
1.0 |
1.6 |
1.0 |
1.6 |
|
|
適用溫度（℃） |
-10～150 |
-20～150 |
|||
|
適用介質 |
腐蝕性介質 |
||||
|
材料 |
閥體 |
鑄鐵內襯聚四氟乙烯 |
鑄鋼內襯聚四氟乙烯 |
||
|
球體 |
鑄鋼外包聚四氟乙烯 |
||||
|
密封圈 |
增強聚四氟乙烯 |
聚四氟乙烯 |
|||
|
填料 |
聚四氟乙烯 |
||||
氟塑料襯里球閥連接尺寸：
|
公稱通徑 |
PN1.6(MPa)主要外形尺寸和連接尺寸 |
參考值 |
|||||||||||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H1 |
Do |
||||||||||
|
15 |
130 |
95 |
65 |
45 |
3 |
14 |
4-Φ14 |
95 |
140 |
||||||||||
|
20 |
140 |
105 |
75 |
55 |
3 |
14 |
4-Φ14 |
98 |
150 |
||||||||||
|
25 |
150 |
115 |
85 |
65 |
3 |
16 |
4-Φ14 |
113 |
