氣動切斷球閥防止漏氣及解決的方法

氣動切斷球閥介紹：

氣動切斷球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。 氣動切斷球閥具有全通徑和縮徑兩種結構形式。用于輸送粘性、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全通徑的球閥輕30%左右，有利于減輕管道負荷，降低成本。

氣動切斷球閥特點：

1、O型浮動式球閥采用全通徑或縮徑設計，流通阻力小。氣動切斷球閥氣動切斷球閥

2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。

3、閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥桿因管道內壓力 而吹 出，同時聚四氟乙烯（或增強石墨）材料減小閥門的啟閉扭矩，使操作更為省力。

4、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質。確保系統安全。

5、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

6、可選配本公司生產的氣動、電動、及氣動調節型、電動調節型。具體請見本書執行器及調節閥部份。

氣動切斷球閥如何防止漏氣：

通常所說的氣動閥門漏氣，一般都是指氣動執行機構及附件漏氣，常見的有以下幾種：

1．氣缸內壁劃傷，由于一些氣缸沒有做硬質氧化，開關次數多了造成氣缸內壁磨損，進而造成活塞O型圈破損，導致氣缸內部串氣。

2．汽缸的軸上下部漏氣，這是由于軸與氣缸的配合過大，造成密封圈容易磨損，另外是氣缸上下軸孔加工光潔度不夠，開關多次以后密封圈磨損漏氣。

3．汽缸的排氣孔漏氣，這是因為氣嘴孔鉆的過深，直接鉆透氣缸，導致A缸和B缸氣路相通漏氣。氣缸內部串氣也導致排氣孔漏氣。

4．汽缸上的電磁閥漏氣，一是電磁閥直接漏氣，二是由于汽缸上安裝電磁閥位置密封圈損壞。

5．還有另外一種情況也可能使汽缸漏氣，即汽缸上安裝孔鉆的過深，導致氣缸內孔和外部聯通。

6．三連件漏氣。

對應氣動切斷球閥漏氣的解決辦法：

1．更換氣缸或者采用申儀執行器

2. 更換軸上下密封圈，加強孔加工光潔度。

3．更換汽缸或者報廢。

4．放正氣缸和電磁閥之間的密封圈，重新安裝電磁閥，或者是將電磁閥下部處拆開通氣動作幾次，有時也有可能更換電磁閥。

5．更換汽缸或者報廢。

6檢查三連件密封，更換三連件。

解決汽缸漏氣問題時一定要在根據實際的情況來考慮，比如說這閥是氣開的，還是氣關的。根據現場實際，加以解決。

氣動切斷球閥規格型號：

氣動切斷球閥性能參數：

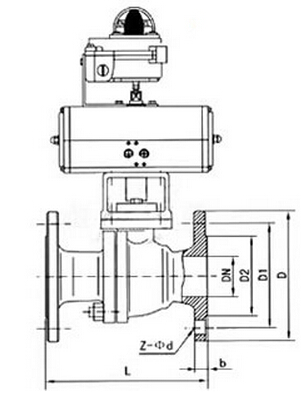

氣動切斷球閥結構圖：

氣動切斷球閥連接尺寸：

PN1.6MPa

<thead id="pnj8y"></thead>

DN	D	D1	D2	D3	f	b	n-d	L	H	W
15	13	45	65	95	2	14	http://www.xmxystdgm.cn/ http://www.sn-v.com/ 上一個：電動球閥的介紹 下一個：Q41M排污球閥的用途 返回列表 相關新聞 2023-10-12不銹鋼球閥的基本原理及介紹 2023-06-20關于美標閘閥的介紹及工作原理 2020-11-24一文總結閥門的檢查和安裝 2020-09-10電廠疏水閥的檢修 2020-03-30蝶閥的應用場合 2019-10-08電動閘閥和電動截止閥的區別 2017-10-25柱塞閥與旋塞閥的區別分析 2017-05-18側裝偏心半球閥的保養攻略 關于我們公司簡介企業文化榮譽資質 技術支持售后服務閥門技術資料下載 新聞中心公司新聞行業新聞 成功案例案例展示 聯系我們聯系方式在線留言人才招聘 上海耐腐閥門集團有限公司是專業的上海襯氟閥門廠家，經營范圍：襯里閥門，通用閥門批發，不銹鋼閥門，碳鋼閥門，雙相鋼閥門等產品，歡迎前來采購。  滬ICP備11047501號-3  滬公網安備 31011702006965號    電話：021-57609858手機：13918976458地址：上海市松江區泖亭路369號   客服1 客服2 R6apUYVIr5bb/mBhinWy2h41zajiIMkp3xoaXOPoKhno18EqwTxQy/B3NbPKur9GB1U31hoxqSz97SKRe8uINuFaCt6up8jXAZ/DMh+/d636VZFUPtdc3WEP0u5yUNy5sYnY0wPqK4qn4aHpx20XWr4lG3BxfK9S9eo5ijGGSEU=
