排污球閥能使用在污水類的工況下，使用壽命要比普通的球閥要好的多，根據它本身閥門結構上的特點能很好的使用在污水工況下。這點其實就是下面介紹的排污閥門的性能，特點，工作原理就可以接受排污球閥書怎么排污的。
Q41M排污球閥介紹：
排污球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點,高溫排污球閥球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍
Q41M排污球閥應用:
廣泛用于石油、化工、橡膠、造紙、制藥等行業，排污球閥可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃
Q41M排污球閥特點：
1.閥體與閥蓋采用夾箍式連接，結構緊湊，拆卸方便，便于安裝，支管為焊接連接。
2.采用壓力自緊式密封結構，密封圈由成型的石棉盤根制成，介質壓力越高、密封性越好。
3.介質由支管流入向下排污。
4.閥瓣為活塞式結構，并進行滲硼處理。耐腐蝕，抗沖蝕。使用壽命長。
Q41M排污球閥工作原理：
1、該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。
2、順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。
Q41M排污球閥主要零件：
|
序號 |
零部件名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵、碳素鋼、鑄不銹鋼 |
|
2 |
密封圈 |
(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
|
3 |
球 |
不銹鋼 |
|
4 |
填料 |
聚四氟乙烯 |
|
5 |
填料壓蓋 |
QT450－10球墨鑄鐵 |
|
6 |
閥桿 |
碳素鋼、鉻不銹鋼 |
|
7 |
手柄 |
碳鋼 |

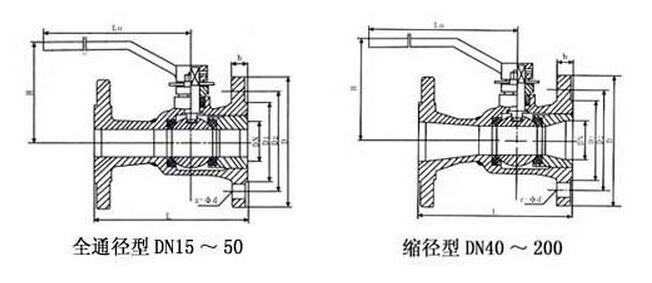

Q41M排污球閥結構圖：
Q41M排污球閥連接尺寸：
|
型號 |
規格 |
尺寸 |
||||||||||||||
|
L |
D |
D 1 |
D 2 |
z-φd |
H |
b |
||||||||||
|
QP41M/F-16 |
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
||||||||
|
20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 |
|||||||||
|
25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 |
|||||||||
|
32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 |
|||||||||
|
40 |
200 |
145 |
110 |
85 |
4-18 |
