三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
三通球閥優點：
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球閥使用壽命長，流通能力大，阻力小
3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型閥門。
三通球閥工作原理：

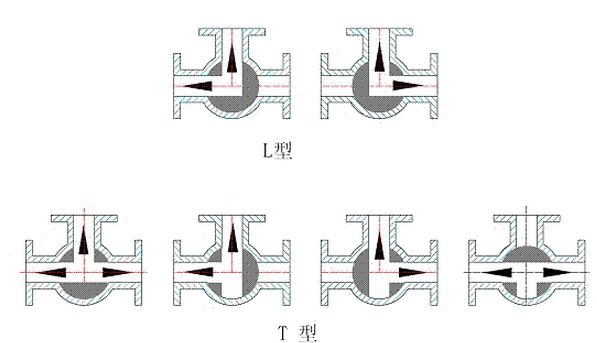

L型流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
A、開啟過程1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
三通球閥型號：
|
三通球閥型號 |
Q45F-16C |
Q45F-25C |
Q45F-40C |
Q45F-16P |
Q45F-25P |
Q45F-40P |
|
|
工作壓力（℃） |
1.6 |
2.5 |
4.0 |
1.6 |
2.5 |
4.0 |
|
|
適用溫度（℃） |
≤150 |
||||||
|
適用介質 |
水、蒸汽、油品等 |
弱腐蝕性介質 |
|||||
|
材料 |
閥體 |
碳素鋼鑄件 |
鉻鎳鈦不銹鋼鑄件 |
||||
|
球體、閥桿 |
2Cr13 |
鉻鎳鈦不銹鋼 |
|||||
|
密封圈 |
增強聚四氟乙烯 |
||||||
|
填料 |
聚四氟乙烯 |
||||||
三通球閥規格：
|
三通球閥規格 |
|||
|
氣動三通球閥 |
法蘭連接三通球閥 |
三通T型球閥 |
螺紋三通球閥 |
|
T型三通球閥 |
電動三通球閥 |
三通球閥 |
|
三通球閥性能規范：
|
公稱壓力 |
試驗壓力 |
|||||||||||
|
殼體 |
高壓液密封 |
低壓液密封 |
||||||||||
|
1.6 |
2.4 |
1.76 |
0.6 |
|||||||||
|
2.5 |
3.75 |
2.75 |
||||||||||
|
4.0 |
6.0 |
4.4 |
||||||||||
|
CLASS150 |
3.0 |
