焊接球閥型號規格、結構和連接尺寸

來源：www.xmxystdgm.cn 日期：2019年02月27日點擊數：載入中...

焊接球閥介紹：

焊接球閥可以直埋于地下，不用建高大閥門井減少工程造價，同時也可以避免操作閥門時造成人員的傷害，焊接球閥能長期可靠運行使用, 在閥門正常操作使用的情況下，質保期20 年。

焊接球閥特點：

1、閥體結構整體式焊接，不會有外部泄漏現象。

2、閥座由PTFE密封環及彈簧組成對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。

3、閥桿的防滲漏結構、閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊組成，確保無泄露。

4、閥體材料與管道材質相同，不會出現應力不勻，也不會由于地震及車輛經過地面時而擠壓變形。

5、閥體輕且易于保溫。

6、直埋式球閥可以直接埋于地下，不用建高大閥門井，只需地面上設置小型淺井，大大節省施工費用及工程時間。

7、可根據管道的施工及設計要求調整閥體的長短和閥桿高度。

8、球體的加工精度非常精密操作輕便，無不良干涉。

10、有焊接和法蘭兩種連接方式。

11、操作方式：手柄，齒輪（垂直/水平）

12、在閥門正常操作使用的情況下，質保期20年。

焊接球閥應用：

焊接球閥在各個領域使用都非常廣泛，其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)?、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。

焊接球閥結構：

1.本閥門采用碳鋼無縫鋼管壓制成型整體式焊接球閥。2.閥桿采用AISI303不銹鋼、閥體采用AISI304不銹鋼，經精加工研磨制作，具有優良密封性能及耐腐蝕性能。焊接球閥焊接球閥3.密封采用碳強化PTFE斜面彈性密封圈負壓在球面上，使密封達到零泄漏，使用壽命長等優點。4.本閥門連接方式：有焊接、螺紋、法蘭等供用戶選擇。傳動方式：采用手柄、渦輪、氣動、電動等傳動結構、開關靈活輕便。5.本閥門結構緊湊、重量輕、易于保溫、便于安裝。此閥一般水平安裝。6.一體式焊接球閥吸取國外先進技術，結合國內實際情況研制而成，以國產代替進口，填補國內空白。廣泛應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域。

焊接球閥型號：

焊接球閥型號
高壓焊接球閥焊接球閥型號：Q61N 口徑：DN10-100 壓力：16-32.0Mpa 材質：不銹鋼304	全焊接球閥焊接球閥型號：Q61F 口徑：DN15-1200 壓力：0.6~6.4Mpa 材質：鑄鋼、不銹鋼等
一體式全焊接球閥焊接球閥型號：Q61F 口徑：DN15-1200 壓力：0.6~6.4Mpa 材質：鑄鋼、不銹鋼等	直埋式全焊接球閥焊接球閥型號：Q61F 口徑：DN15-1200 壓力：0.6~6.4Mpa 材質：鑄鋼、不銹鋼等
整體式全焊接球閥焊接球閥型號：Q61F 口徑：DN15-1200 壓力：0.6~6.4Mpa 材質：鑄鋼、不銹鋼等	埋地式全焊接球閥焊接球閥型號：Q61F 口徑：DN15-1200 壓力：0.6~6.4Mpa 材質：鑄鋼、不銹鋼等
蝸輪全焊接球閥焊接球閥型號：Q361F 口徑：DN15-1200 壓力：0.6~6.4Mpa 材質：鑄鋼、不銹鋼等	蝸輪加長桿全焊接球閥焊接球閥型號：Q361F 口徑：DN15-1200 壓力：0.6~6.4Mpa 材質：鑄鋼、不銹鋼等
縮徑渦輪焊接球閥焊接球閥型號：Q361F 口徑：DN15-1200 壓力：0.6~6.4Mpa 材質：鑄鋼、不銹鋼等	法蘭全焊接球閥焊接球閥型號：Q41F 口徑：DN15-1200 壓力：0.6~6.4Mpa 材質：鑄鋼、不銹鋼等
塑料承插焊接球閥焊接球閥型號：Q61F 口徑：DN15-50 壓力：0.6~1.6Mpa 材質：塑料	大口徑埋地焊接球閥焊接球閥型號：MQ367F 口徑：DN50-600 壓力：0.6~6.4Mpa 材質：鑄鋼、不銹鋼等
鍛鋼低溫焊接球閥焊接球閥型號：DQ61Y 口徑：DN15-50 壓力：0.6~32.0Mpa 材質：鑄鋼、不銹鋼等

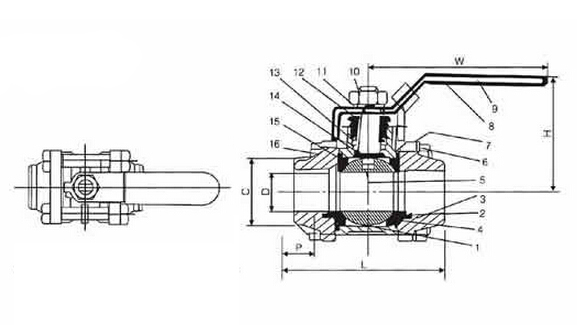

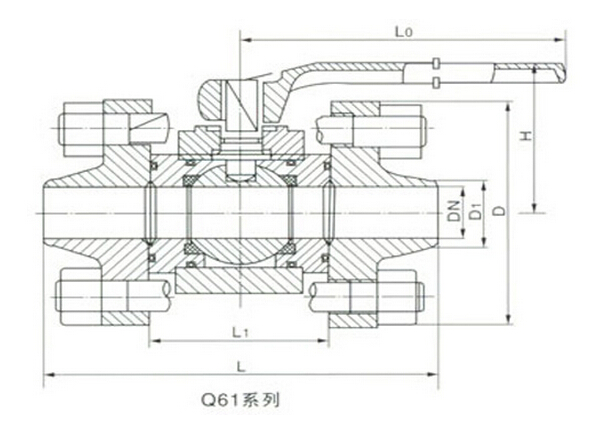

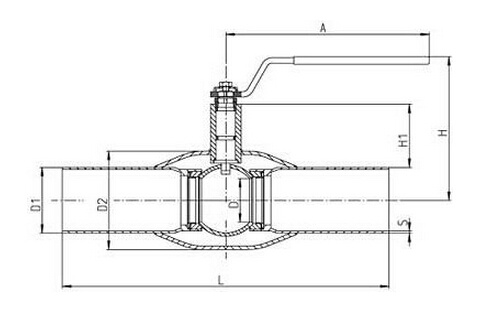

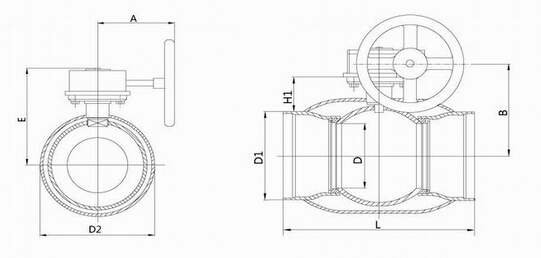

焊接球閥結構圖：

焊接球閥接連接尺寸：
