氣動球閥的工作原理

氣動球閥詳細：

氣動球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間和安全性。氣動球閥具體分類有：不銹鋼氣動球閥，塑料氣動球閥，衛生級氣動球閥，碳鋼氣動球閥，二通氣動球閥，三通氣動球閥，四通氣動球閥。（氣動球閥定義介紹）

氣動球閥工作原理：

氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

氣動球閥特點：

    1． 流體阻力小，其阻力系數與同長度的管段相等。

　　2． 結構簡單、體積小、重量輕。

　　3． 緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

　　4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

　　5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

　　8. 因?yàn)闅鈩忧蜷y動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。

　　9.相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置，（手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥可以達到DN1200口徑。）

氣動球閥參數：

    氣密封試驗 ：0.5～0.7

　　工作溫度 ：PTFE≤150℃　PPL≤300℃ 碳纖≤350℃

　　適用介質 ：水、油、蒸汽 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）

　　設計、制造：GB/T12237-89

　　法蘭連接：JB/T79-94、GB9113-2000

　　結構長度：GB12221-89

　　公稱通徑：DN15~DN150mm

　　公稱壓力：PN1.6、2.5、4.0MPa

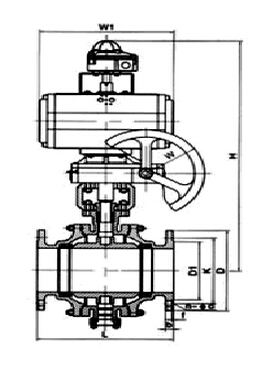

氣動球閥規格：

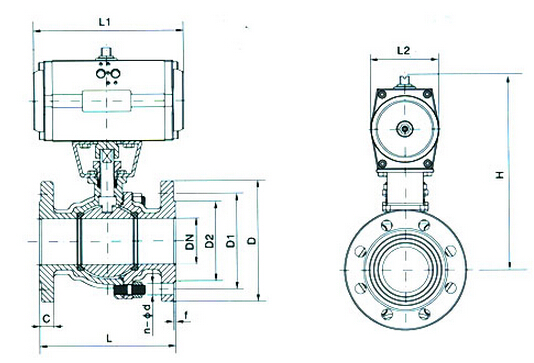

氣動球閥結構圖：

氣動球閥試驗壓力參數及設計標準：

公稱壓力 PN(MPa)	試驗壓力
	殼體	高壓液密封	低壓液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度		-28～350℃
應用規范	連接法蘭		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	檢驗試驗		JB/T 9092-99 、API598



氣動球閥主要零部件：

零件名稱	材質
	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺栓	35CrMoA	A193-B7

PS：以碳鋼閥門閥體材質為例



氣動球閥連接尺寸：

<thead id="pnj8y"></thead>

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
