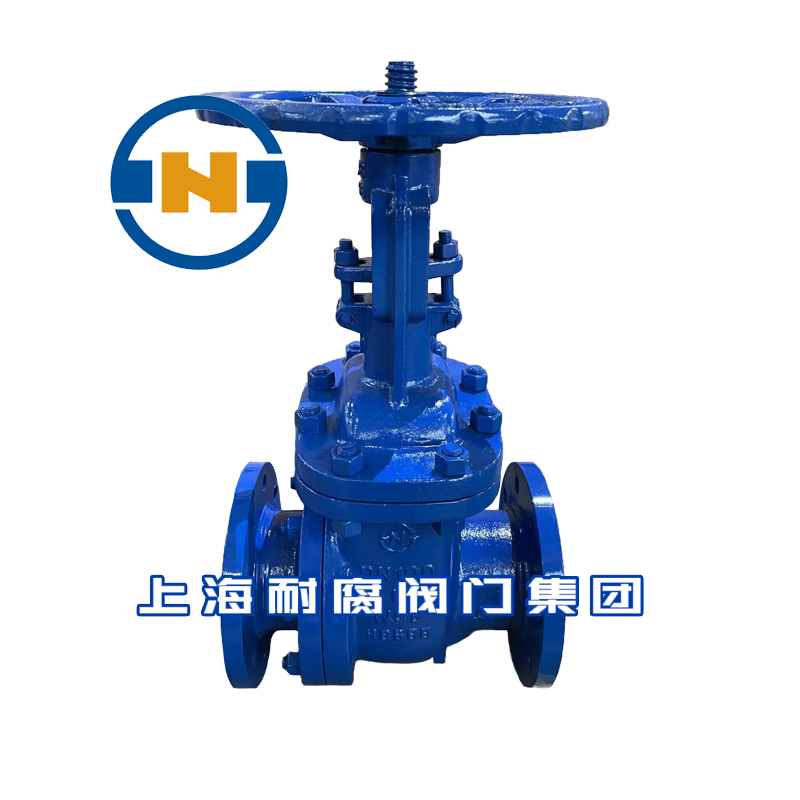

陶瓷閘閥的介紹及工作原理

    陶瓷閘閥是指啟閉體(閥板)由閥桿帶動閥座密封面作升降運動的閥門，可接通或截?cái)嗔黧w的通道。當閥門部分開啟時，在閘板背面產生渦流，易引起閘板的侵蝕和震動，也易損壞閥座密封面，修理困難。閘閥通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況，不適用于作為調節或節流使用。陶瓷閘閥，其特征是用陶瓷密封面組件取代普通閘閥的堆焊硬質合金密封面。該組件由陶瓷密封面本體、鎖緊器和密封填料組成。陶瓷密封面本體是用陶瓷材料制成的直角梯形截面的圓環，外側為錐面。鎖緊器呈環狀，其內側加工有一段與閥座及閥瓣相連接的螺紋，和一段與陶瓷密封面本體相配合的錐面。鎖緊器將陶瓷密封面本體及填料壓緊在閥座和閥瓣上。

    使用的時候一般閘閥普遍存在著漏水或生銹現象，橡膠及閥門制造技術所生產的彈性座封閘閥，克服了一般閘閥密封不良，生銹等缺陷，彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，該閥具有開關輕巧、密封可靠等優點。有以下幾個特點：重量輕：本體采用高級球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。平底式閘座：閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。整體包膠：閘板采用橡膠進行整體內、外包膠，橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠。精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

    陶瓷閘閥的優點：1、流體阻力小。2、開閉所需外力較小。3、介質的流向不受限制。4、全開時，密封面受工作介質的沖蝕比截止閥小。5、體形比較簡單，鑄造工藝性較好。缺點：1、外形尺寸和開啟高度都較大。安裝所需空間較大。2、開閉過程中，密封面間有相對摩擦，容易引起擦傷現象。
