氣動蝶閥的知識

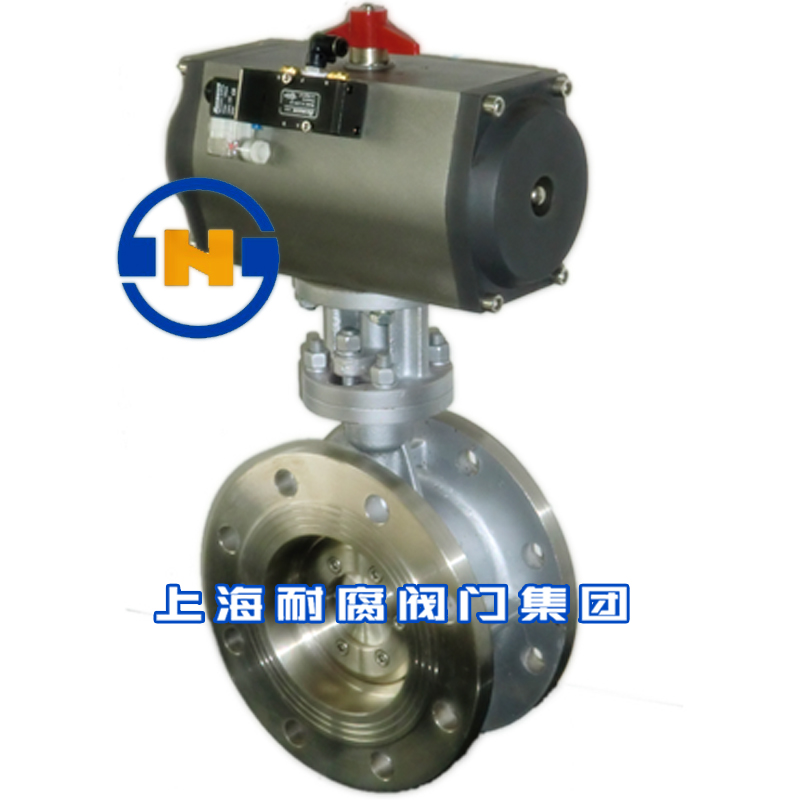

氣動蝶閥由氣動執行器和蝶閥構成。氣動蝶閥根據閥的軸旋轉的圓形蝴蝶板進行開閉性，使動作有效的氣閥主要作為截止閥使用。另外，設計成具有調整和段閥兼調整功能?，F(xiàn)在，蝶閥在低壓大中口徑管道中的使用增加了。

氣動蝶閥的工作原理：蝶閥的蝶板安裝在管子的直徑方向上。在蝶閥閥瓣的圓柱形通道中，圓盤狀蝶板繞軸線旋轉，旋轉角度在0°-90°之間，旋轉到90°時，閥門處于全開狀態。蝶閥結構簡單，體積小，重量輕，由幾個部件構成。另外，旋轉90°即可高速開關，操作簡單，同時該閥門具有良好的流體控制特性。當?shù)y處于完全打開的位置時，蝶板的厚度是流過閥體時的電阻，因此通過該閥產生的壓降較小，因此具有更好的流量控制特性。蝶閥有密封和金屬的密封。彈性密封閥、密封環可以安裝在閥體或蝶板周圍。

氣動蝶閥的保養及調試：平時做好氣缸表面清潔及氣缸轉軸卡簧處加油，定期將氣缸端蓋打開檢查氣缸內有無雜物及水分，以及潤滑脂狀態。如潤滑脂缺少或已干需將氣缸拆開做保養清理之后再加潤滑脂。

氣缸體拆卸及組裝方法及注意事項：首先將氣缸從閥體上拆下來，先把氣缸兩端蓋拆開，拆活塞時一定要注意活塞齒條的方向，然后用外力順時針旋轉氣缸軸使活塞運行到外邊，再將關閥孔慢慢通氣用氣壓輕輕將活塞頂出，但此方法一定要注意慢慢通氣，否則活塞會突然噴出，有點危險!然后將氣缸軸上卡簧拆掉，氣缸軸就可以從另一端拿出來。就可以對每個部件進行清理，加潤滑脂，需加潤滑脂部位為：氣缸內壁及活塞密封圈，齒條及背環片，還有齒輪軸及密封圈。加好潤滑脂后就要按拆的順序及部位反順序安裝后就要按拆的順序及部位反順序安裝，一定要注意齒輪齒條的位置，一定要保證在開閥位置時即活塞縮到里面去的位置時齒輪軸上端槽與氣缸體平行，關閥位置時即活塞伸到外面來的位置時齒輪軸上端槽與氣缸體垂直。

關于氣動蝶閥的介紹就到這里，如還有疑問或者是想購買 您可以咨詢上海耐腐閥門集團有限公司，致力于閥門的生產的公司  聯系方式13774207177或者021-57609858。朱經理。
