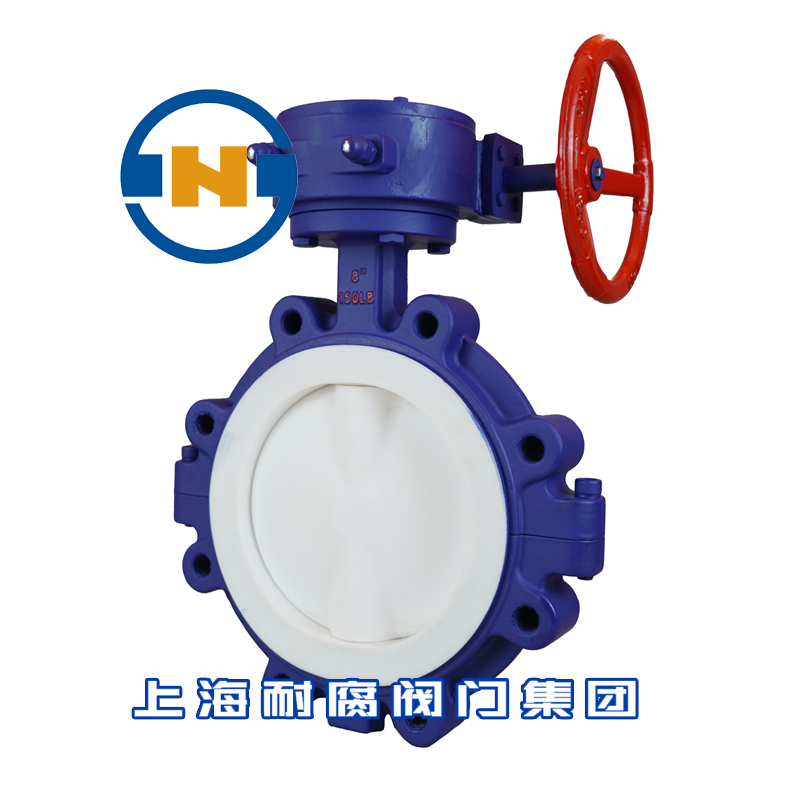

凸耳式蝶閥是一種通過旋轉蝶板實現啟閉控制的閥門,驅動方式包括手動、蝸輪、氣動、電動,連接方式涵蓋對夾式和法蘭式 。其結構形式分為中線式、單偏心、雙偏心和三偏心,密封結構包含軟密封(硅橡膠/氟橡膠)和硬密封(金屬材料)。壓力范圍涵蓋PN0.1-10MPa/Class150-Class300,公稱通徑DN40~2000mm,閥體材質主要為碳鋼、不銹鋼及合金鋼 。該閥門蝶板繞軸線旋轉0°-90°實現啟閉,全開時流體阻力小。雙偏心設計可減少密封面摩擦,三偏心結構采用金屬片與彈性材料復合密封,具有自動補償功能。部分型號支持防火設計及智能化控制,配置電動執行機構時可實現4-20mA信號調節 。適用于石油、化工、水處理、熱電站及硫磺制酸系統,適用介質包括蒸汽、酸堿、油品等,滿足-40°C至700°C工況需求 。
凸耳式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,其結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。
凸耳式蝶閥驅動方式可選用手動、蝸輪、氣動、電動,連接方式可選用法蘭、對夾,結構形式可選用單偏心、中線式、雙偏心、三偏心,密封結構可選用軟密封、硬密封,壓力范圍PN0.1-10Mpa,公稱通徑為DN40~2000mm,材質可選用鑄鋼、不銹鋼。由于閥門的使用范圍非常的頻繁,同一種閥門在不同的場合與工況有不同的搭配。對夾式凸耳蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,旋轉到90°時,閥門則呈全開狀態 。
