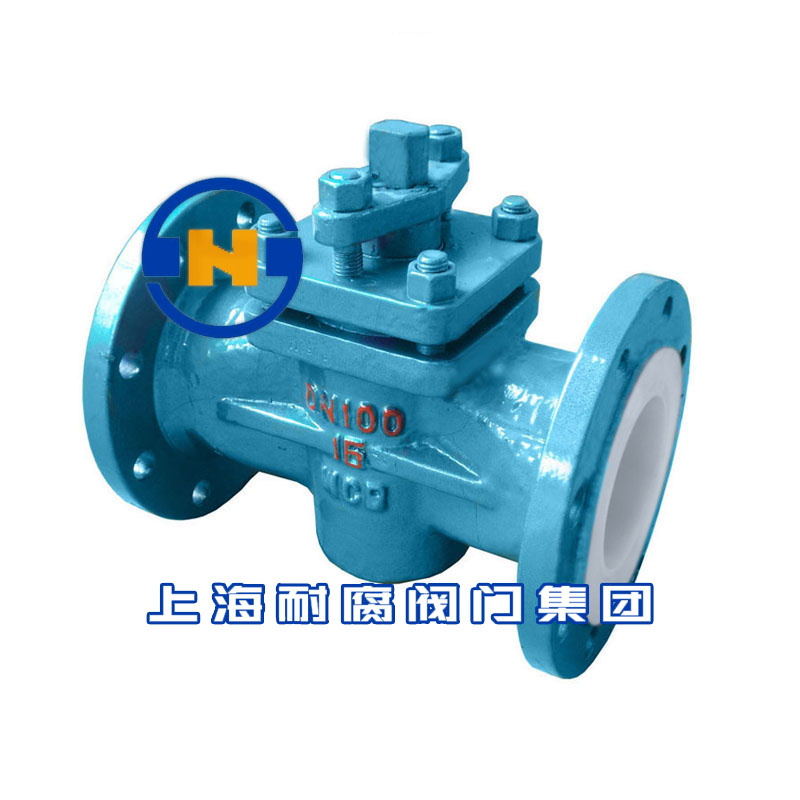

襯氟旋塞閥

    旋塞閥是用帶通孔的塞體做為啟閉件，通過塞體與閥桿的轉動實現啟閉動作的閥門。

旋塞閥結構簡單，啟閉迅速，流體阻力小。近年來作為歷史上最早被人們采用的閥門之一不但沒有被球閥等形式的閥門所代替，反而市場呈現愈來愈火爆的趨勢。

一、公司推出的旋塞閥系列

1、X43F型：特殊設計的閥座襯套（PTFE或?qū)ξ痪郾剑┡c鋼制塞體組成的密封副；塞體為不銹鋼（不襯）。

2、X43F46型：全部閥體、塞體通道表面內襯FEP、PFA等材料。

X43F和X43F46型自潤滑旋塞閥具有獨特的搖臂調節裝置和理想的旋塞錐角設計，密封性能好，使用壽命長，具有進出口端同時密封的優點，在整個工作過程當中密封副摩擦系數小，塞體運轉靈活，永遠不需潤滑。

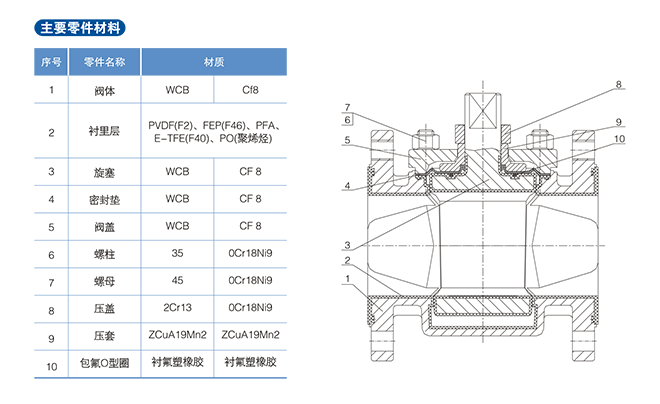

二、X43F型旋塞閥結構特點

1、閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。

2、雙道溝槽密封環既可以是PTFE襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。

3、塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合，既可以調整密封面間的密封比壓，使塞子轉動靈活，又中能保證進、出口端和中法蘭連接端的密封。

4、整個密封過程可近似認為與管道內壓力無關。

5、PTFE襯套內，根據使用溫度和工作介質采用不同材料的填充物，潤滑好、壽命長。

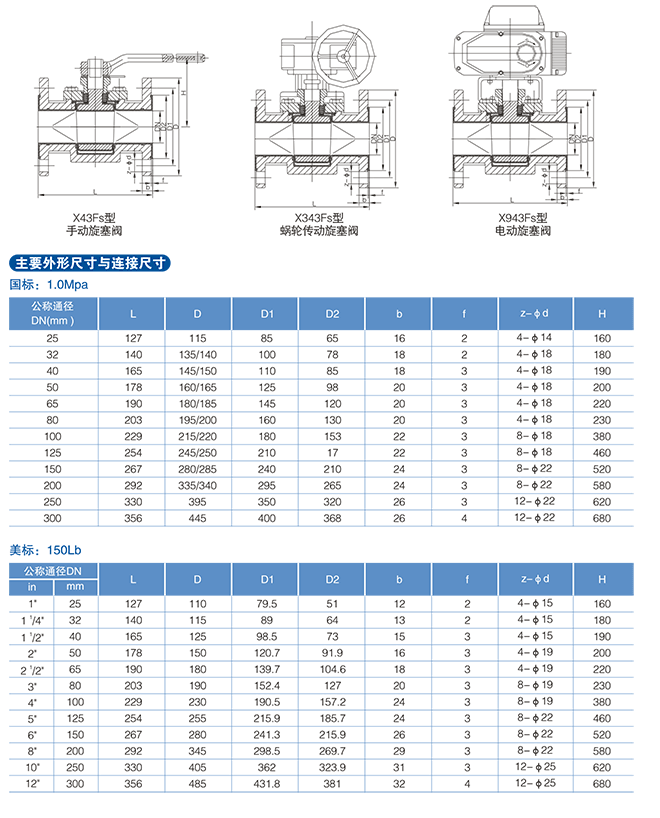

三、驅動方式

手動、電動、蝸輪傳動。
