閥門種類及原理

上海耐腐閥門集團有限公司各種閥門種類和原理簡要說明。

一、閘閥

?

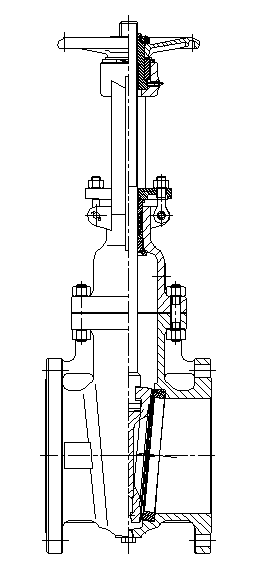

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??Z41H型

閘閥是按照GB/T12234的標準設計、制造的，在管路系統中作閉路裝置，并能確保在工作壓力下有良好的密封性能。本閥門不能作調節流量用。

閘閥采用手動明桿鍥式單閘板結構。閥體和閥蓋采用螺栓或螺紋連接。

通過手輪帶動閥桿螺母旋轉，閥桿螺母驅動閥桿運動，而閥桿通過T型槽與閘板連接，由于閘板二側帶有可在閥體導軌中移動的導向軌槽從而保證閘板上下移動，起到開關作用。其密封靠介質壓力作用在堆焊合金密封面的閘板與閥座出口端完成。

為了保證閥桿填料函處的密封，采用F4、柔性石墨等填料。為考慮在工作條件下，內腔流體對填料沖蝕和更換填料方便，在閥蓋上設有倒密封結構，該倒密封與閥桿的相應密封面相接觸，保證了閥門全開時閥桿處密封。

閘閥結構緊湊，設計合理，閥門剛性好，直通式流道，流阻系數小。密封面為不銹鋼或硬質合金，使用壽命長。廣泛應用于石油、化工、水利、電站及長輸管線上的各種系統的管路上。

二、球閥

?

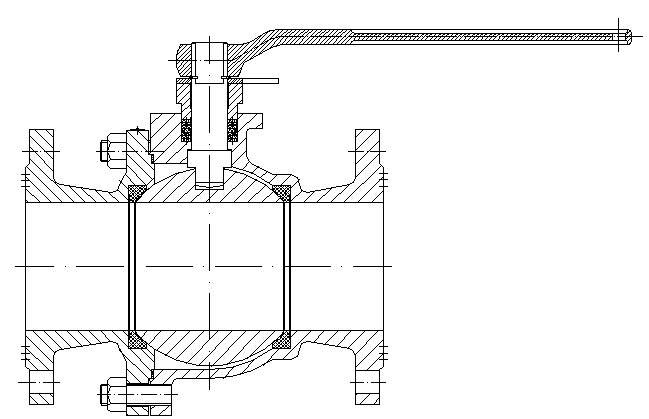

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???Q41F型

球閥是按照GB/T12237的標準設計、制造的，在管路系統中作啟閉裝置用，并能確保在工作壓力下有良好的密封性能。

閥門為全通徑浮動球式。球體與閥桿為榫槽式連接，閥體設有防吹出止口。閥桿不會從體內沖出，密封性能好，安全可靠。

通過手柄帶動閥桿旋轉，閥桿帶動球體旋轉90°，達到開啟與關閉之目的。90°的轉角由專用定位塊控制。球體與F4閥座為緊密封結合，具備零泄漏功能，并能利用其塑性變形自動補償因磨損帶來的誤差，達到密封性能好，使用壽命長的目的。為了保證閥桿處的密封，在閥體上增設了填料函和壓蓋進行密封。

球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。開關迅速、方便，只要閥桿轉動90度，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥座密封性能好。大多數球閥的密封圈都采用聚四乙烯等彈性材料制造，軟密封結構易于保證啟封，而且球閥的密封力隨著介質壓力的增高而增大。閥桿密封可靠。球閥啟閉時閥桿之作旋轉運動而不作升降運動，閥桿的填料密封不易破壞，且閥桿倒密封的密封力隨著介質的增高而增大。由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。閥體內通道平整光滑，可以廣泛用于石油丶化工丶醫藥丶食品丶電力丶煤炭丶給排水等工業管道中輸送水丶?xì)庳加图?span>粘性流體、漿液以及固體顆粒。安裝簡便，能以任意方向安裝于管道中的任意部位。

三、截止閥

?

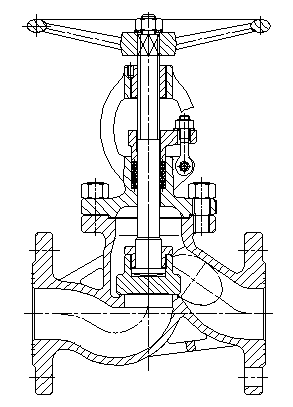

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???J41H型

截止閥是按照GB/T12235的標準設計、制造的。在管路系統中作啟閉裝置用，并能確保在工作壓力下有良好的密封性能。

截止閥，是使用廣泛的一種閥門，由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。截止閥的閉合原理是，依靠閥桿壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性，不能反向安裝。截止閥的優點是：結構簡單，制造和維修比較方便。工作行程小，啟閉時間短。密封性好，密封面間磨擦力小，壽命較長。缺點是：流體阻力大，開啟和關閉時所需力較大。不適用于帶顆粒、粘度較大、易結焦的介質。調節性能較差。

截止閥廣泛用于石油丶化工丶醫藥丶食品丶電力丶煤炭丶給排水等工業管道中輸送水丶?xì)庳加偷冉橘|(zhì)。安裝簡單，便于維修。

???

??

四、蝶閥

??

? ? ? ? ? ? ? ? ?D341H型 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???D371H型

蝶閥是按照GB/T12238的標準設計、制造的。在管路系統中作啟閉裝置用，并能確保在工作壓力下有良好的密封性能。

蝶閥分為中線密封、雙偏心、三偏心結構，蝶板旋轉90°，即可實現閥門的啟閉過程。

蝶閥體積小、重量輕、結構緊湊，與同參數閘閥相比，重量減輕約35%。結構尺寸短操作輕便。

本蝶閥采用三偏心結構，關閉時具有越關越緊的功能，密封性能優異，零泄漏，開啟后確保密封面完全脫離接觸，保護密封面不受損傷，使用壽命長。

密封原理為三偏心結構原理，所謂一偏心是指密封座中心線與閥軸中心線偏離一定距離。其作用是使閥門密封座與軸互不干涉。所謂二偏心是指將閥軸中心線與閥體（或管道）中心線偏離一段距離。其作用：1.當?shù)逶陂_關閥門的過程中及閥門處于全開狀態時，密封面處于完全脫離狀態，且在密封座處出現較大間隙，從而減少閥門密封面的磨損和擦傷，延長閥門的使用壽命。2.在關閉閥門過程中，由于二偏心存在，類似于逆止閥原理，使蝶板下半部迎水面大于上半部，在動力水作用下幫助閥門關閉。從而大大減輕傳動機構的重量。所謂三偏心是將閥體密封面加工成一定角度，這個角度的中心線與偏心軸的中心線成一定角度。其目的是根除了閥門低開時范圍內因摩擦等各種不安全因素造成的調控不適，即根除了死區，杜絕了常規蝶閥在開啟時最常見的跳躍現象。

蝶閥廣泛用于石油丶化工丶電力丶煤炭丶給排水等工業管道中輸送水丶?xì)庳加偷冉橘|(zhì)。安裝尺寸小，操作簡單，便于維修。

五、隔膜閥

?

? ? ? ? ? ? ? ? ? ? ? ? ? ?G41X型

隔膜閥是按照GB/T12239的標準設計、制造的，在管路系統中作啟閉裝置用，并能確保在工作壓力下有良好的密封性能。

本閥門為堰式結構，結構簡單，密封性能好，使用安全可靠。

其動作和密封原理：

轉動手輪，手輪帶動閥桿螺母，順時針旋轉為關閉，逆時針旋轉為開啟。閥桿螺母帶動閥桿，閥桿與鋼質閥瓣和橡膠襯墊及氟塑料隔膜連成一體，并將閥體內腔與閥蓋內腔隔開，以達到截斷與接通介質的目的。由于閥體與閥蓋之間的隔膜直接截斷和隔離介質，所以省去填料密封機構，避免了介質的內漏和外泄。隔膜在反復交變負荷的作用下，容易被損壞，應視工況介質特性進行定期更換，更換隔膜非常簡便。

屋脊式隔膜流道無運動部件阻擋，無縫隙，流道內沒有凹穴，因此流體不會沉積在體腔內，對于食品、醫藥類工業管道非常適用。

六、止回閥

?

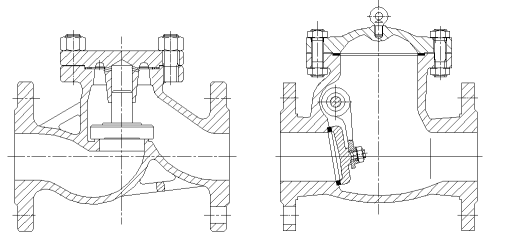

? ? ? ? ? ? ? ? ? ? ? ? ? ?H41H型 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ????H44H型

止回閥是按照GB/T12235、GB/T12236的標準設計、制造的。在管路系統中作自動啟閉裝置用，并能確保在工作壓力下的密封性能。

止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動。通常，流體在壓力作用下使閥門的閥瓣開啟，介質從進口端流向出口端。當進口端壓力低于出口端時，閥瓣在流體壓力和本身重力的作用下自動地將通道關閉，阻止流體逆流。按閥瓣運動方式不同，止回閥主要分為升降式與旋啟式等。
